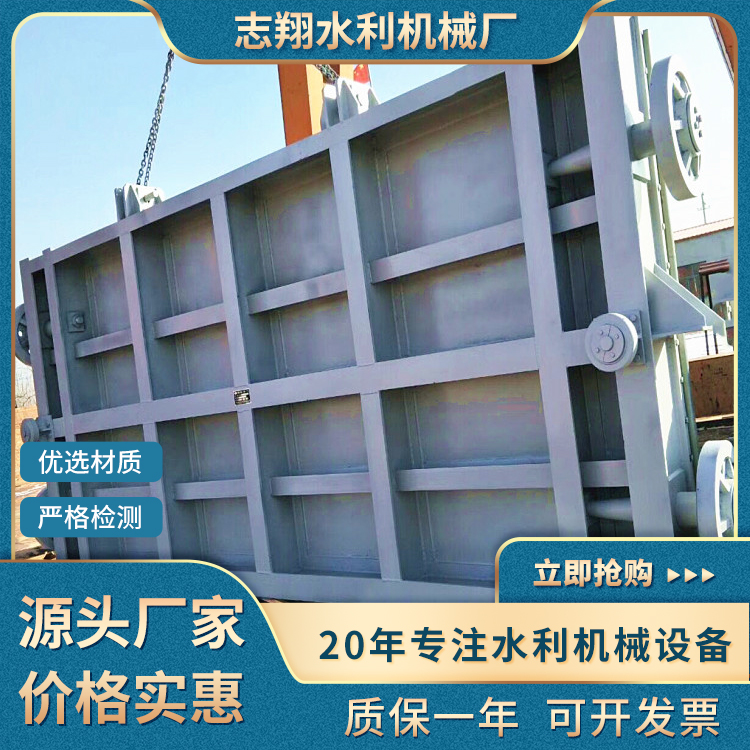

平面定輪式鋼閘門

平面鋼閘門是水利、電力工程廣泛應用的一種水工產品，在工程中起到攔截水流的作用，以利于后續設備或其他工作的正常進行。本公司生產的鋼閘門有平面鋼閘門、平面滑塊式鋼閘門、平面定輪式鋼閘門和弧形鋼閘門。

　　本公司生產的閘門與閘槽配合使用，能達到開關自如、密封性能好，每米長度的滲水量不超過0.03升/秋該閘門具安裝使用方便，止水性能好，防腐性能強等優點。

　　平面滑塊式鋼閘門：該閘門由門葉框架、橡膠水封、鎖定梁、滑塊等組成。該閘門除了密封止水外，左右兩端沒有鎖定梁，當須檢修時，將閘門支撐在閘槽上，滑塊采用含油尼龍，即耐腐蝕具摩擦系數為鋼制的三分之一。

　　平定輪式鋼閘門：該閘門具備平面滑塊式鋼閘門的優點，不同之處，將滑塊改為滾動，摩擦系數因之降低，4平方米以上閘門應采用該式。

　　閘門是水工建筑物中活動的擋水結構。用它來關閉，開啟或局部開啟過水孔口，以控制水位、調節流量、過運船只、排放泥沙等。因此，在水利工程興利除害的諸多作用中，閘門是發揮關鍵作用的結構物。它的安全和適用，在很大程度上影響著整個水工建筑物的運行效果。

　　埋設構件：由門葉的支承軌道、止水密封(座墊)、移動導向墊板和護角組成。門槽的體型分為：矩形方角門槽，一般適用于低流速;矩形錯距斜坡門槽，適用于中流速;特形門槽，適用于高速水流。門槽形狀由模型試驗確定,以使在門槽部位不產生空蝕或磨蝕。潛孔式閘門頂止水座板部位一般稱門楣。根據閘門的工作性質在門楣以上設有一定高度的鋼板胸墻，它是埋設結構的重要組成部分，其他如主軌、反向軌、底坎等都是埋設件。

　　門葉支承部分應用較多的是滑動支承、滾輪支承和鏈輪支承等。支承部分也是門葉移動的行走部分。滑動支承是裝在門葉主體邊梁處的滑塊。其在固結于門槽內的支承軌道上作滑動摩擦運動，接觸處是面或線。滾動支承是裝在門葉邊梁上的輪子，其在門槽軌道上作滾動摩擦運動，接觸處是點或線。鏈輪支承是環繞門葉邊柱由一系列圓柱滾子組成的形似鏈條式的閉合鏈環。這種支承的閘門也稱履帶式閘門。滑動支平面閘門承的閘門摩擦阻力大，啟門力大;滾輪支承摩擦阻力小，啟門力也小，但閘門門葉較重;鏈輪支承也作滾動摩擦，其優點是由數目較多的小滾柱承受閘門的水壓力,單個輪壓小,使得門槽內敷設的軌道斷面小、重量輕。滾輪支承的閘門，根據閘門特征及梁格布置設有懸臂(外伸)輪、簡支輪和臺車式輪組。

　　裝設在閘門門葉主體上密封孔口的止水裝置一般均為特殊制造的可壓縮耐磨橡膠制品，就其布置部位分為頂止水、側止水和底緣止水。各止水的接頭部位銜接處均在現場配裝時進行熱膠合處理，以保證周?chē)顾男Ч?/p>

　　平面閘門的吊耳一般均設在閘門門葉主體結構上端的頂橫梁上，根據結構尺寸大小和形式可直接焊固在頂梁上或單獨制造，然后在現場焊固。
